Wie lässt sich in einem runden Elektromagneten ein gleichmäßiges Magnetfeld erzeugen?

Das Erreichen eines gleichmäßigen Magnetfelds in einem runden Elektromagneten ist ein entscheidender Aspekt für verschiedene Anwendungen, von der wissenschaftlichen Forschung bis zur industriellen Automatisierung. Als Lieferant von runden Elektromagneten habe ich aus erster Hand gesehen, wie wichtig diese Einheitlichkeit ist und welche Herausforderungen sie mit sich bringt. In diesem Blog teile ich einige Erkenntnisse darüber, wie man dieses begehrte gleichmäßige Magnetfeld erreichen kann.

Die Grundlagen runder Elektromagnete verstehen

Lassen Sie uns zunächst kurz erläutern, was ein runder Elektromagnet ist. Es handelt sich im Wesentlichen um eine Drahtspule, die um einen kreisförmigen Kern gewickelt ist. Wenn ein elektrischer Strom durch den Draht fließt, erzeugt er ein Magnetfeld. Die Stärke und Gleichmäßigkeit dieses Feldes hängt von mehreren Faktoren ab, darunter der Anzahl der Windungen in der Spule, dem durch sie fließenden Strom und den Eigenschaften des Kernmaterials.

Faktoren, die die Gleichmäßigkeit des Magnetfelds beeinflussen

Spulendesign

Die Art und Weise, wie die Spule gewickelt ist, spielt eine große Rolle bei der Erzielung eines gleichmäßigen Magnetfelds. Eine eng und gleichmäßig gewickelte Spule ist der Schlüssel. Wenn die Windungen ungleichmäßig sind oder Lücken zwischen ihnen vorhanden sind, kann es zu Schwankungen im Magnetfeld kommen. Wenn Sie beispielsweise eine Spule haben, bei der die Windungen in einem Bereich gebündelt und in einem anderen stärker verteilt sind, ist das Magnetfeld in dem gebündelten Bereich stärker. Deshalb achten wir stets darauf, präzise Wickeltechniken zu verwenden, um eine konstante Anzahl von Windungen pro Längeneinheit sicherzustellen.

Kernmaterial

Auch das Kernmaterial hat einen erheblichen Einfluss auf das Magnetfeld. Ein gutes Kernmaterial sollte eine hohe magnetische Permeabilität aufweisen. Üblicherweise werden Materialien wie Eisen oder bestimmte Legierungen verwendet, da sie das von der Spule erzeugte Magnetfeld verstärken können. Allerdings sollte das Kernmaterial auch eine niedrige Koerzitivfeldstärke aufweisen, sodass es sich leicht magnetisieren und entmagnetisieren lässt. Dies trägt dazu bei, ein stabileres und gleichmäßigeres Magnetfeld zu erreichen.

Aktuelle Verteilung

Der durch die Spule fließende Strom muss gleichmäßig verteilt sein. Jegliche Stromschwankungen können zu Schwankungen im Magnetfeld führen. Deshalb verwenden wir häufig hochwertige Netzteile, die einen stabilen Strom liefern können. Beispielsweise kann ein Gleichstromnetzteil eine gute Wahl sein, da es einen konstanten Strom liefert, im Gegensatz zu einem Wechselstromnetzteil, das Wechselstrom hat und komplexere Magnetfeldmuster verursachen kann.

Techniken zur Erzielung von Einheitlichkeit

Verwendung mehrerer Spulen

Eine effektive Technik ist die Verwendung mehrerer Spulen. Durch die Anordnung mehrerer Spulen in einer bestimmten Konfiguration können wir ihre Magnetfelder kombinieren, um ein gleichmäßigeres Gesamtfeld zu erzeugen. Beispielsweise können wir eine Helmholtz-Spulenanordnung verwenden. In einer Helmholtz-Spule sind zwei identische kreisförmige Spulen parallel zueinander angeordnet und durch einen Abstand voneinander getrennt, der ihrem Radius entspricht. Dieser Aufbau kann im Bereich zwischen den Spulen ein relativ gleichmäßiges Magnetfeld erzeugen.

Shimmen

Shimming ist eine weitere Technik, die wir verwenden. Dabei werden dem Kern oder um die Spule herum kleine Stücke magnetischen Materials hinzugefügt, um etwaige lokale Schwankungen im Magnetfeld zu korrigieren. Diese Unterlegscheiben können angepasst werden, um das Feld feiner abzustimmen und gleichmäßiger zu machen.

Feedback-Kontrollsysteme

Wir können auch Feedback-Kontrollsysteme implementieren. Diese Systeme überwachen das Magnetfeld und passen den Strom in der Spule entsprechend an. Wenn das Feld beginnt, von der gewünschten Gleichmäßigkeit abzuweichen, kann das System den Strom erhöhen oder verringern, um ihn wieder auf das richtige Niveau zu bringen.

Anwendungen gleichmäßiger Magnetfelder in runden Elektromagneten

Ein gleichmäßiges Magnetfeld in runden Elektromagneten hat ein breites Anwendungsspektrum. In der wissenschaftlichen Forschung wird es in Experimenten mit Teilchenbeschleunigern eingesetzt, bei denen ein gleichmäßiges Magnetfeld zur Führung geladener Teilchen erforderlich ist. In industriellen Anwendungen wird es in magnetischen Trennprozessen eingesetzt, bei denen das gleichmäßige Feld dabei hilft, magnetische Materialien effizient von nichtmagnetischen zu trennen.

Unsere Produkte und ihre Eigenschaften

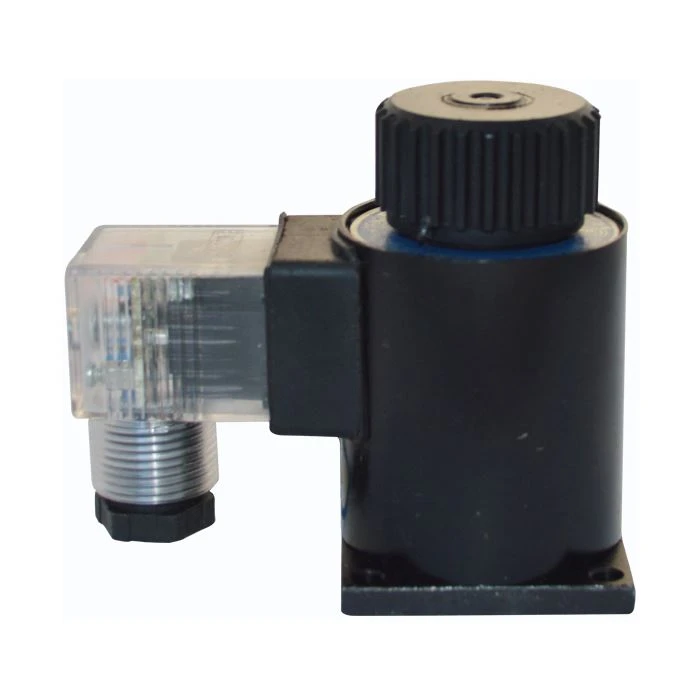

Als Lieferant runder Elektromagnete bieten wir eine Vielzahl von Produkten an, die darauf ausgelegt sind, ein hohes Maß an Gleichmäßigkeit des Magnetfelds zu erreichen. UnserGleichstrommagnetist ein tolles Beispiel. Es ist mit einer Präzisionswicklung und einem hochwertigen Kernmaterial ausgestattet, um ein gleichmäßiges Magnetfeld zu gewährleisten. Die Gleichstromversorgung sorgt für einen stabilen Strom, was die Gleichmäßigkeit des Feldes weiter verbessert.

UnserWasserdichter Elektromagnetist ein weiteres Produkt, das bei Anwendungen nützlich ist, bei denen der Elektromagnet vor Wasser geschützt werden muss. Trotz der Wasserdichtigkeit ist es uns gelungen, ein hohes Maß an Gleichmäßigkeit des Magnetfelds aufrechtzuerhalten.

Und unserAuslösemagnetspuleist für Anwendungen konzipiert, bei denen eine schnelle und zuverlässige Auslösung erforderlich ist. Das gleichmäßige Magnetfeld gewährleistet eine gleichmäßige und zuverlässige Auslösewirkung.

Kontaktieren Sie uns für Ihre Elektromagnetanforderungen

Wenn Sie auf der Suche nach einem runden Elektromagneten mit gleichmäßigem Magnetfeld sind, würden wir uns freuen, von Ihnen zu hören. Egal, ob Sie an einem wissenschaftlichen Projekt, einer industriellen Anwendung oder etwas ganz anderem arbeiten, unser Expertenteam kann Ihnen dabei helfen, das richtige Produkt für Ihre Bedürfnisse zu finden. Wir können auch individuelle Lösungen anbieten, wenn unsere Standardprodukte Ihren Anforderungen nicht ganz entsprechen. Zögern Sie also nicht, uns zu kontaktieren und ein Gespräch über Ihre Anforderungen an Elektromagnete zu beginnen.

Referenzen

• „Elektromagnetismus: Prinzipien und Anwendungen“ von Allan R. Hambley
• „Magnetfelder und ihre Anwendungen“ von David Jiles
